Od podajnika do zgrzewu poprzecznego – mechanika działania urządzeń typu flowpack i dobór folii

Technologia flowpack w układzie poziomym opiera się na formowaniu szczelnego opakowania bezpośrednio z ciągłej płaskiej taśmy foliowej, która owija się wokół przemieszczającego się detalu. Mechanizm ten eliminuje konieczność stosowania gotowych woreczków i pozwala ograniczyć zużycie materiałów w liniach pakujących. Oszczędność wynika z precyzyjnego dopasowania długości tworzonego rękawa do rzeczywistych wymiarów produktu oraz niemal całkowitej redukcji nadmiarowych zakładek bocznych. Tego typu systemy sprawdzają się w zakładach o dużej przepustowości, gdzie liczy się płynność ruchu i minimalizacja przestojów. Proces ten łączy formowanie kształtu, dozowanie towaru i hermetyczne zgrzewanie w jednym nieprzerwanym cyklu maszynowym, napędzanym za pomocą zsynchronizowanych serwomotorów.

Etapy procesu pakowania od podajnika do zgrzewu poprzecznego

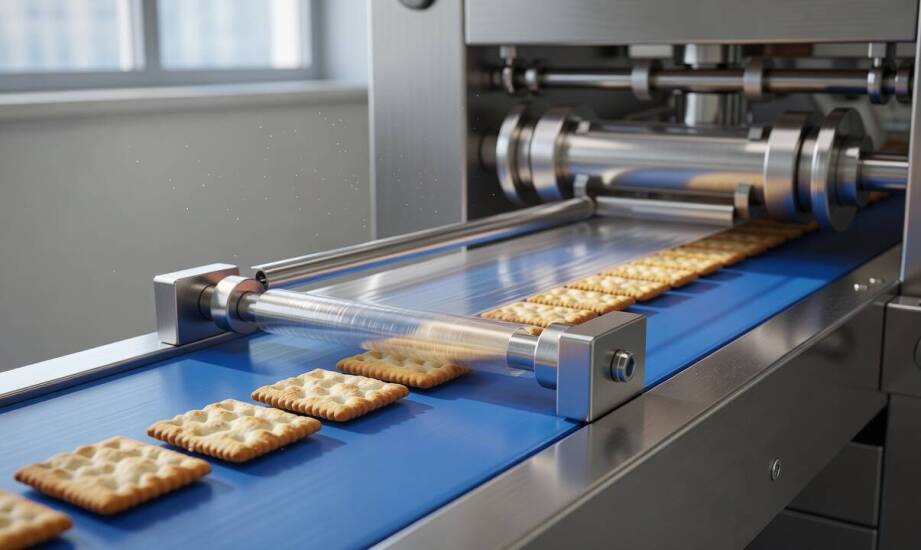

Proces roboczy rozpoczyna się w momencie, gdy asortyment trafia na główny przenośnik taśmowy. Układ podajnika precyzyjnie wprowadza detal do strefy formowania, zachowując stałą prędkość i odpowiednią orientację przestrzenną. W tej sekcji płaska wstęga folii, odwijana ze szpuli, przechodzi przez specjalnie wyprofilowany kołnierz formujący. Element ten stopniowo zagina materiał, tworząc z niego otwarty z jednej strony rękaw otaczający przesuwający się towar. Stabilne ułożenie produktu na taśmie oraz praca czujników optycznych zapobiegają mechanicznym przesunięciom przed rozpoczęciem właściwego zgrzewania.

Gdy towar znajduje się wewnątrz zagiętego rękawa, system przechodzi do tworzenia dolnego zgrzewu wzdłużnego. Zestawy obrotowych rolek napędowych i układów prowadzących chwytają wolne krawędzie folii pod produktem, dociskają je do siebie i przepuszczają przez sekcję grzejną. Moduły te stale kontrolują prawidłowe pozycjonowanie tworzywa oraz dbają o odpowiednie naprężenie wstęgi za pomocą mechanizmów regulacyjnych. Brak luzów i marszczeń na tym etapie gwarantuje powstanie płaskiego, hermetycznego szwu wzdłuż całej osi ruchu opakowania.

Finałowy etap cyklu maszynowego realizują ruchome szczęki poprzeczne, nazywane często mechanizmem obrotowym lub krokowym. Szczęki te precyzyjnie zaciskają się na rękawie w pustej przestrzeni między kolejnymi sztukami towaru, jednocześnie zgrzewając opakowanie na obu końcach. Zintegrowany z modułem zgrzewającym nóż natychmiast odcina gotowy wyrób od ciągłej wstęgi foliowej. Cała operacja termicznego uszczelniania i separacji odbywa się w ułamku sekundy, co umożliwia ciągły odbiór i dalszą dystrybucję zabezpieczonego asortymentu bez konieczności zatrzymywania taśmy głównej urządzenia.

Dobór folii i zastosowanie urządzeń w zakładach produkcyjnych

Stabilność procesu pakowania zależy od rygorystycznego dopasowania materiałów eksploatacyjnych do charakterystyki termicznej używanego urządzenia. Standardowa folia polipropylenowa (PP) gwarantuje szybkie i stabilne zgrzewanie w szerokim zakresie temperatur, co doskonale sprawdza się przy maksymalnych prędkościach posuwu taśmy. Wielowarstwowe laminaty wykazują odmienną specyfikę plastyczną, wymagając dłuższego czasu docisku szczęk poprzecznych i wyższej mocy elementów grzejnych. Oferują one jednak znacznie lepsze właściwości mechaniczne oraz dodatkowe bariery strukturalne. Różnice w grubości i składzie chemicznym powłok determinują konieczność precyzyjnego kalibrowania sterowników linii przy każdej zmianie używanego asortymentu materiałowego.

Przemysłowe maszyny pakujące flowpack obsługują rozbudowany przekrój produktów rynkowych, od wyrobów piekarniczych po wrażliwe elementy techniczne. Konstrukcje te najczęściej wykorzystuje się do zabezpieczania przekąsek, pieczywa, wyrobów cukierniczych oraz świeżych owoców i warzyw. Wymagania barierowe dla żywności obejmują ścisłą ochronę przed tlenem, promieniami promieniowania ultrafioletowego oraz wilgocią. Szczelny zgrzew chroni produkt przed utratą pierwotnej świeżości, przenikaniem obcych zapachów z zewnątrz oraz zanieczyszczeniami fizycznymi podczas transportu i składowania. KAMA Usługi Serwisowe, prowadząc prace naprawcze przy tego typu układach, kładzie szczególny nacisk na takie ustawienie głowic dociskowych, aby materiał w pełni izolował zawartość, zachowując jednocześnie wysoką estetykę widocznych szwów zewnętrznych.

Utrzymanie ciągłości pracy na zautomatyzowanych liniach wykorzystujących system poziomy wymaga regularnego nadzoru nad kluczowymi parametrami inżynieryjnymi. Aby skutecznie ograniczyć odrzuty produkcyjne, służby techniczne muszą na bieżąco monitorować ciągłe naprężenie folii, ścisłą synchronizację szczęk obrotowych oraz spójną jakość zgrzewu na całej długości detalu. Odchylenia w kalibracji mechanicznych rolek prowadzących lub wahania temperatury zasilających elementów grzejnych szybko prowadzą do mikronieszczelności i wizualnych zniekształceń materiału. Stabilność tych trzech czynników przekłada się bezpośrednio na powtarzalność procesu maszynowego, drastyczną minimalizację strat materiałowych i pełną gotowość operacyjną całego zakładu konfekcjonującego.
